本产品适用于电讯、电工、电子仪器及设备中，作精密调节直流或低频电压、电流之用。
一、 使用环境条件：
环境温度：—55~+100℃；
相对温度：在温度为+40℃时，达98%；
大气压力：107~4.4Kpa；
振动：振频为10~500HZ，加速度49m/s2；
碰撞：频率为40~80次/分，加速度147m/s2；
离心：加速度147m/s2。
二、 型式、主要参数和尺寸

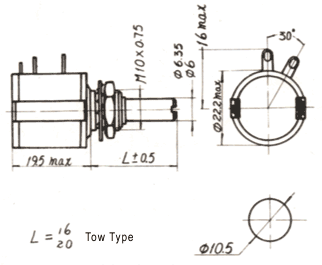

1． 电位器的品种及外形尺寸
|
型号 |
轴端形式 |
轴长 |
机械角度 |
电气角度 |
圈数 |
|
WXD3-13B |
ZS-3 |
16·20 |
3600±20 |
3600±10 |
10 |
2． 电位器标称功率为2W，最高工作电压为160V（直流或交流有效值）。
3． 电位器的标称总阻范围为100Ω~47KΩ，其阻值系列按表2（即E12系列）。总阻误差为±2%、±5%和±10%。
表2
|
1.0 |
1.2 |
1.5 |
1.8 |
2.2 |
2.7 |
|
3.3 |
3.9 |
4.7 |
5.6 |
6.8 |
8.2 |
4． 电位器的线性精度分为±0.2%、±0.25%、±0.3%。
5． 电位器的型号、品种代号及在合同中的填写示例：WXD3—13B—2W—5KΩ±5%—20—ZS—3—4—GB/T15298-1994示例中为型号与品种代号、额定功率、标称阻值与误差、轴长、轴端型式、耐磨等级、本标准代号。
三、 主要技术特征
1． 抗电强度：承受750V(50HZ交流有效值)1分钟，无击穿、飞狐现象；
2． 绝缘电阻：潮前≥200MΩ，潮后≥20MΩ；
3． 旋转力矩：50~500gf.cm，力矩比为1：3；
4． 耐磨等级：3级10000周，4级5000周；
5． 恒定潮热：40±2℃，相对湿度93±3%，经96小时后ΔR/R不超过±1%；
6． 电负荷：经48小时额定功率负荷后ΔR/R不超过1%。
|
